Parker派克柱塞泵PV系列變量控制器選項代號*LC
時間：
2020-06-23 瀏覽： 來源：
PV系列軸向柱塞式變量液壓泵帶壓力補償變量控制的恒功率/扭矩變量控制器選項代號*LC

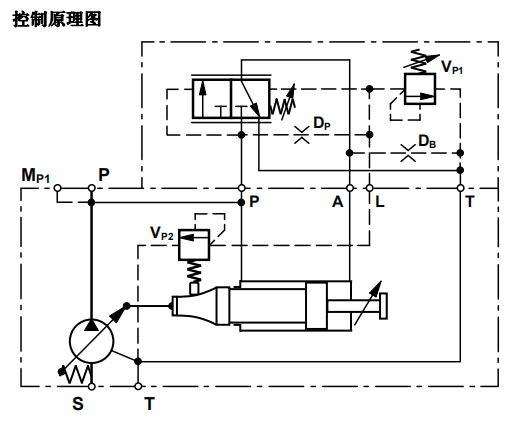

*LC 型恒功率變量控制器除了基本的壓力補償變量功能外，還外加具有限制泵的輸入功率的能力，控制原理回路見下圖：
該型控制器本質上是一個壓力補償變量控制器，只是在泵體與變量活塞錐套相對應的部位處，增加安裝了一個特殊的先導壓力閥VP2，此閥的閥座可在閥體內移動，移動量就是其調壓彈簧的壓縮量y(亦即其壓力設定值p)。該活動閥座底部與活塞錐套表面相接觸，故其隨變量活塞的行程x(即泵的排量q)而變化，其關系由活塞上錐套的輪廓母線決定，對恒功率控制，該錐套的母線加工成雙曲線，數學模型為：xy=常數。
由此可見，在泵的出口壓力低于壓力補償控制先導閥VP1的設定壓力的范圍內，泵的補償壓力由恒功率控制先導閥的設定壓力確定，其值將隨排量的變化而改變，關系是pq=常數，即輸入扭矩為常數，故此變量方式為恒扭矩變量。
當泵的轉速固定時，其變量工況下的輸入功率為常數，成為恒功率變量。
該型控制器主要應用在原動機提供給液壓的功率受限制，以及工作循環中同時存在低壓/大流量和高壓/小流量兩種工況的應用場合。
PV系列柱塞泵部分液壓元件型號：
PV016R1K1T1NELB
PV016R1K1T1NECC
PV016R1K1T1NFFD
PV020R1K1T1NBLC
PV020R1K1T1NFR1
PV020R1K1T1NFWS
PV023R1E1T1NGLC
PV023R1K8T1VFHS
PV023R1K1A1NFWS
PV023R1L1T1NFRC
PV023R1K1T1NFPV
PV032R1K1T1NFPG
PV032R1K1T1WMMC
PV040L1L1T1NFWS
PV040R1K1T1NMLC
PV040R1D1T1NGCC
PV040R1K1T1NELA
PV040R1K1A1NHCC
PV046R1D1T1NFWS
PV140L1G1T1NFFP
PV140L1K1T1NFFC
PV140L1K1T1NFFP
PV140L1K1T1NFWS
PV140L1L1T1NWCC
PV140R1D1T1NFFC
PV140R1F3T1NFRP
*LC 型恒功率變量控制器除了基本的壓力補償變量功能外，還外加具有限制泵的輸入功率的能力，控制原理回路見下圖：
該型控制器本質上是一個壓力補償變量控制器，只是在泵體與變量活塞錐套相對應的部位處，增加安裝了一個特殊的先導壓力閥VP2，此閥的閥座可在閥體內移動，移動量就是其調壓彈簧的壓縮量y(亦即其壓力設定值p)。該活動閥座底部與活塞錐套表面相接觸，故其隨變量活塞的行程x(即泵的排量q)而變化，其關系由活塞上錐套的輪廓母線決定，對恒功率控制，該錐套的母線加工成雙曲線，數學模型為：xy=常數。
由此可見，在泵的出口壓力低于壓力補償控制先導閥VP1的設定壓力的范圍內，泵的補償壓力由恒功率控制先導閥的設定壓力確定，其值將隨排量的變化而改變，關系是pq=常數，即輸入扭矩為常數，故此變量方式為恒扭矩變量。
當泵的轉速固定時，其變量工況下的輸入功率為常數，成為恒功率變量。
該型控制器主要應用在原動機提供給液壓的功率受限制，以及工作循環中同時存在低壓/大流量和高壓/小流量兩種工況的應用場合。
